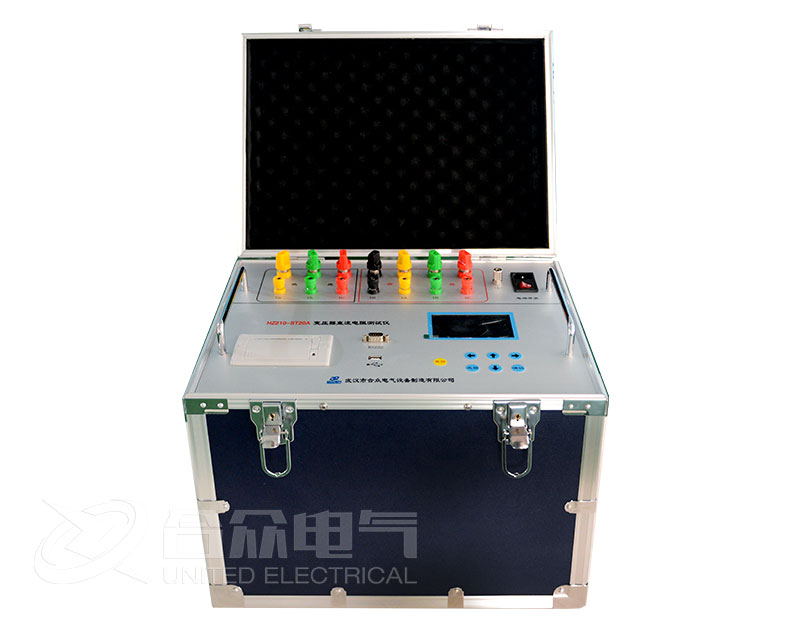

三通道變壓器直流電阻測試儀是電力變壓器、互感器等感性設備測試的核心儀器，主要用于測量變壓器繞組連同套管的直流電阻。

三通道變壓器直流電阻測試儀應用范圍

三通道測試儀的核心優勢在于同時測量三相繞組的電阻，能極大提高工作效率并發現相同差異。

1. 電力變壓器交接與預防性試驗

   • 變電站/發電廠： 新變壓器安裝后或大修后，必須測量直流電阻以檢查繞組接頭焊接質量、分接開關接觸是否良好、有無匝間短路。

   • 常規巡檢： 定期檢查變壓器繞組和引線連接處的松動或氧化情況。

2. 變壓器繞組故障診斷

   • 通過三相電阻的不平衡率分析，判斷變壓器是否存在分接開關接觸不良、繞組斷股或?qū)娱g短路等故障。

3. 有載調壓開關（OLTC）測試

   • 測試儀通常具備帶繞組測試功能，用于檢查有載分接開關切換過程中觸頭的接觸電阻是否合格，是否存在過渡時間過長或觸頭燒蝕。

4. 互感器測試

   • 適用于電壓互感器（PT）、電流互感器（CT）的直流電阻測量。

5. 其他感性負載測試

   • 如大型電機、電抗器等繞組的直流電阻測量。

三通道變壓器直流電阻測試儀選型指南

選擇三通道直流電阻測試儀時，建議從以下幾個核心參數和功能需求出發：

1. 核心參數：測試電流與量程

這是選型時首先要確定的參數，通常由被測變壓器容量大小決定。

• 小容量變壓器/配電變壓器（< 1600kVA）：

  • 建議選擇：5A 或 10A 的三通道測試儀。

  • 分辨率較高，體積相對較小，適合現場攜帶。

• 中等容量變壓器（1600kVA - 30000kVA）：

  • 建議選擇：20A 或 40A 的三通道測試儀。

  • 需要稍大電流來穩定電感效應，縮短測試時間。

• 大型電力變壓器/發電機組（> 30000kVA）：

  • 建議選擇：50A 及以上（如60A、100A）的三通道測試儀。

  • 大電流能快速建立磁場，使電感充電時間大幅縮短，通常需要配合消磁功能使用。

2. 關鍵功能特性

• 有載調壓（OLTC）測試功能：

  • 如果你管理的變壓器多為有載調壓變壓器，建議選擇具備動態測試或過渡電阻波形分析功能的型號。這可以捕捉分接開關切換過程中的波形，評估開關壽命。

• 消磁功能：

  • 大型變壓器直流電阻測試后，鐵芯會產生剩磁，可能引起變壓器投運時勵磁涌流過大導致繼電保護誤動。如果經常測試大容量變壓器，建議選帶自動消磁功能的型號。

• 數據存儲與通訊：

  • 查看是否支持U盤存儲、藍牙傳輸或后臺軟件管理，方便生成測試報告。

3. 接線方式

• 五芯接線法（推薦）： 采用A/B/C三相電流、電壓線加中性點N線。這種接線可以完全消除測試線和接觸電阻帶來的誤差，尤其適合測量小電阻（如1mΩ以下）。

• 三芯簡易接線： 部分簡化版儀器只有三根線，雖然接線快，但精度略低于五芯法。

4. 抗干擾能力

• 在500kV及以上變電站存在強電磁干擾，建議選擇具備強抗干擾能力（如帶有屏蔽層接口）的儀器，確保數據穩定。
